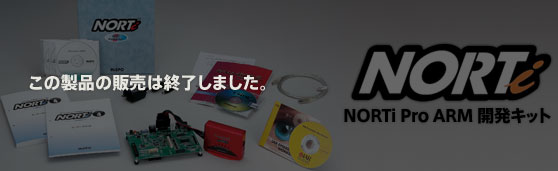

初めてARMの開発環境を導入するなら、ミスポの「NORTiPro ARM開発キット」。
評価版ではなく、製品版のリアルタイムOS、コンパイラ、デバッガとボードの組み合わせで、決定的にお得な価格を実現しています。
採用実績No.1のリアルタイムOS
NORTiは、μITRON4.0仕様の高速でコンパクトなカーネルと、リソースの少ない組込みに適したTCP/IPプロトコルスタックから構成されます。
その全ソースコードと、ユーザープログラムにリンクするだけの動作保証済みライブラリ、および、上位プロトコルや各種ボード用のドライバを含むサンプルプログラムを収録しています。
コストパフォーマンスに優れたコンパイラ
IARシステムズ Embedded Workbench for ARM Limited Edition (EWARM-LE)が、キット(C)(E)(D)で付属します。
純正ツールに引けを取らない高い信頼性と最適化性能を発揮します。
高速で操作性に優れたデバッガ
コンピューテックス JTAGエミュレータ「PALMiCE2」が全キットで付属します。
そのデバッガソフト「CSIDE」が、直感的で使いやすい操作性と、NORTiに特化したRTOSデバッグ機能を提供します。
ライセンスについて
それぞれを単品で購入した場合と同じ製品開発に使用できるライセンスで、組み込みロイヤリティ等の別途費用は、一切不要です。
ARMであれば、プロセッサコアの制限も無く、1ライセンスでこれら全ての開発が可能です。
各キットの構成
| NORTiPro ARM開発キット |
(C) |
(A) |
(E) |
(D) |
NORTi Professional II
(ARM/EW)
コンパイラ付き |
| NORTi Professional II (ARM/EW) |
○ |
○ |
○ |
|
○ |
| コンパイラ EWARM-LE, 年間保守 (*1) |
○ |
|
○ |
○ |
○ |
PALMiCE2-ARM (JTAG200) (*2)
RTOSデバッグライブラリ (*3)
CSIDE年間サポート (*4) |
○ |
○ |
○ |
○ |
|
| ボード, JTAG変換アダプタ, 電源 |
○ |
○ |
|
|
|
(*1) シミュレータ・デバッガ C-SPY を含まない Limited Edition で、このコンパイラ単品の価格は398,000円(税別)です。3ヶ月無償保守の代わりに、有償79,600円(税別)の1年間保守が、標準で付属しています。
(*2) PALMiCE2を、強力なETMトレースに対応した PALMiCE2-ARM(ETM380) に変更することができます。品名に「ETMモデル」を足し、価格を＋100,000円してください。
(例) NORTiPro ARM開発キット(C) ETMモデル MX1 EVA BODセット 798,000円(税込837,900円)
(*3) NORTi対応のデバッグ機能を付加する NORTi-DBGLIB-ARM/P2 50,000円(税別)が、本キットでは標準で付属しています。
(*4) 3ヶ月無償保守の代わりに、有償40,000円(税別)の1年間サポートが、本キットでは標準で付属しています。
各キットの価格
| NORTiPro ARM開発キット |
| (C) |
Armadillo-7セット |
648,000円(税込680,400円) |
| Armadillo-9セット |
660,000円(税込693,000円) |
| Armadillo-500セット |
698,000円(税込732,900円) |
| MX1 EVA BODセット |
| (A) |
Armadillo-7セット |
548,000円(税込575,400円) |
| Armadillo-9セット |
560,000円(税込588,000円) |
| Armadillo-500セット |
598,000円(税込627,900円) |
| MX1 EVA BODセット |
| (E) |
|
600,000円(税込630,000円) |
| (D) |
|
498,000円(税込522,900円) |
| NORTi Professional II (ARM/EW) コンパイラ付き |
各キットの仕様
Armadillo-500セット
ARM11搭載の小型CPUモジュールと拡張性に富むベースボードの構成
| Armadillo-500セット |
| ボード |
アットマークテクノ Armadillo-500 |
| CPU |
Freescale i.MX31L (MCIMX31L)
ARM1136JF-Sコア, 内部400MHz, バスクロック 133MHz |
| メモリ |
NORFlash 16MB(16bit), DDR SDRAM 64MB(32bit)
ベースボードに NANDFlash 256MB(8bit) |
| RS-232C |
D-sub9ピン 2ch, COM2はモデム対応 |
| Ethernet |
100BASE-TX/10BASE-T 1ch (SMSC LAN9118) |
| USB |
USB2.0 Hi-Speed 2ch (PHILIPS ISP1504) |
| マルチメディア (*6) |
VGA(640×480ドット) (Analog Devices ADV7125)
Audio I/F(TI TLV320AIC)
CompactFlashスロット, SD/MMCスロット |
| デバッグI/F |
JTAG(20ピン), ETM(38ピン) |
| その他 |
タクトSW×2, LED×5, RTC (SII S-35390A) |
| 電源 |
5V |
| 拡張バス |
汎用GPIO 22ポート(3V系)＋8ポート(1.8V系)
拡張バス 独自60ピン |
| サイズ |
CPUモジュール 54mm×34mm
ベースボード 146mm×98mm |
| 付属品 |
専用ACアダプタ (5V/2.3A)
回路図入りCD (CPUモジュールを除く) |
| 単品価格 |
95,000円(税別) |
Armadillo-7セット
コンパクトなPC/104バス規格の10BASE-T対応ＡＲＭ７ボード
| Armadillo-7セット |
| ボード |
アットマークテクノ Armadillo-7 (*7) |
| CPU |
Cirrus Logic EP7312
ARM720Tコア, 内部74MHz, バスクロック37MHz |
| メモリ |
Flash 4MB, SDRAM 32MB |
| RS-232C |
2ch, 独自コネクタ |
| Ethernet |
10BASE-T 1ch (Cirrus Logic CS8900A) |
| その他 (*6) |
CompactFlashソケット(TrueIDE)
パラレルポート 8ビット
RTC(S-35390A)
A/Dコンバータ 10ビット 8ch(MAXIM MAX149B) |
| デバッグI/F |
JTAG(14ピン) 実装済み |
| 電源 |
5V |
| 拡張バス |
PC/104規格 コネクタ実装済み |
| サイズ |
90.2×95.9mm |
| 付属品 |
ARM JTAG20P→14P変換アダプタ ADP-20P-14P
ACアダプタ(5V/2.0A), DCジャック変換ケーブル
RS-232C Dsub-9変換ケーブル 2本
開発キットCD (回路図付き, Linuxは付属しません) |
| 単品価格 |
57,800円(税別) 付属品を全て含む
42,800円(税別) RS-232C Dsub-9変換ケーブルのみ付属 |
MX1 EVA BODセット
LCDインターフェースを備えた高機能なＡＲＭ９評価ボード
| MX1 EVA BODセット |
| ボード |
コンピューテックス DragonBall MX1 EVA BOD II |
| CPU |
Freescale DragonBall i.MX1 (MC9328MX1)
ARM920Tコア, 内部192MHz, バスクロック96MHz |
| メモリ |
Flash 16MB, SDRAM 64MB |
| RS-232C |
2ch(Dsub-9コネクタ＋独自コネクタ) |
| Ethernet |
100BASE-TX/10BASE-T 1ch(SMSC LAN91C111) |
| LCD I/F |
タッチパネル付LCD(QVGA)ディスプレイ・コネクタ (*5) |
| その他 (*6) |
USB1.1
CMOSセンサ・インターフェース・コネクタ
BlueToothインターフェース・コネクタ |
| デバッグI/F |
ETM(38ピン) |
| 電源 |
5V |
| 拡張バス |
独自 100ピン |
| サイズ |
177.8mm×127mm |
| 付属品 |
ARM JTAG20P→38P変換アダプタ ADP-JTAG20-ETM
ACアダプタ(5V/2.0A)
回路図付属マニュアル (Linuxは付属しません) |
| 単品価格 |
単品では取り扱っていません |
| 別売オプション |
TFTカラーLCDボード(34芯ケーブル付き) 50,000円(税別) |
Armadillo-9セット
ビデオ出力を持ったPC/104バス100BASE-TX対応ARM9ボード
| Armadillo-9セット |
| ボード |
アットマークテクノ Armadillo-9 (*7) |
| CPU |
Cirrus Logic EP9315
ARM920Tコア, 内部200MHz, バスクロック100MHz |
| メモリ |
Flash 8MB, SDRAM 64MB |
| RS-232C |
2ch, 独自コネクタ |
| Ethernet |
100BASE-TX/10BASE-T 1ch(EP9315内蔵) |
| ビデオ出力 |
最大解像度 1024×768ドット, D-sub15ピン(ミニ) |
| その他 (*6) |
CompactFlashソケット (I/O, メモリカード対応)
HDD I/F (2.0mmピッチIDE 44ピン)
USB2.0 Full Speed 1ch(Type Aコネクタ)
パラレルポート8＋4ビット, RTC(S-35390A) |
| デバッグI/F |
JTAG(14ピン) 実装済み |
| 電源 |
5V |
| 拡張バス |
PC/104規格 コネクタ実装済み |
| サイズ |
90.2×95.9mm |
| 付属品 |
ARM JTAG20P→14P変換アダプタ ADP-20P-14P
ACアダプタ(5V/2.0A), DCジャック変換ケーブル
RS-232C Dsub-9変換ケーブル 2本
開発キットCD (回路図付き, Linuxは付属しません) |
| 単品価格 |
67,000円(税別) 付属品を全て含む
52,000円(税別) RS-232C Dsub-9変換ケーブルのみ付属 |
(*5) 別売オプションのTFTカラーLCDボードが必要です。
(*6) 対応するドライバやBSPは付属していません。
(*7) 本開発キット向け特別仕様のボード型番です。
オプション
選択したボードとPALMiCE2とに適合する変換アダプタが、本キットでは標準で付属していますが、他のボードを接続するには、JTAG/ETM変換アダプタが必要となる場合があります。
| ARM JTAG20P→14P変換アダプタ ADP-20P-14P |
10,000円
(税込10,500円) |
| ARM JTAG20P→38P変換アダプタ ADP-JTAG20-ETM |
10,000円
(税込10,500円) |
| ARM ETM38P→14P変換アダプタ ADP-ETM-JTAG14 |
10,000円
(税込10,500円) |
| ARM ETM38P→20P変換アダプタ ADP-ETM-JTAG20 |
10,000円
(税込10,500円) |
※PALMiCE 、CSIDEは、(株)コンピューテックスの登録商標です。
※Embedded Workbench™は、IAR SYSTEMS AB.の商標です。
※ARM7™、ARM9™、ARM720T™、ARM920T™、および、ARM®は、ARM Limitedの商標および登録商標です。
※DragonBall™は、Freescale Semiconductor, Inc. の商標です。
※Armadilloは、(株)アットマークテクノの商標です。
※その他プロセッサ名、各製品名は、それぞれ各社の商標または登録商標です。
※本情報は予告無く変更されることがあります。
| |
